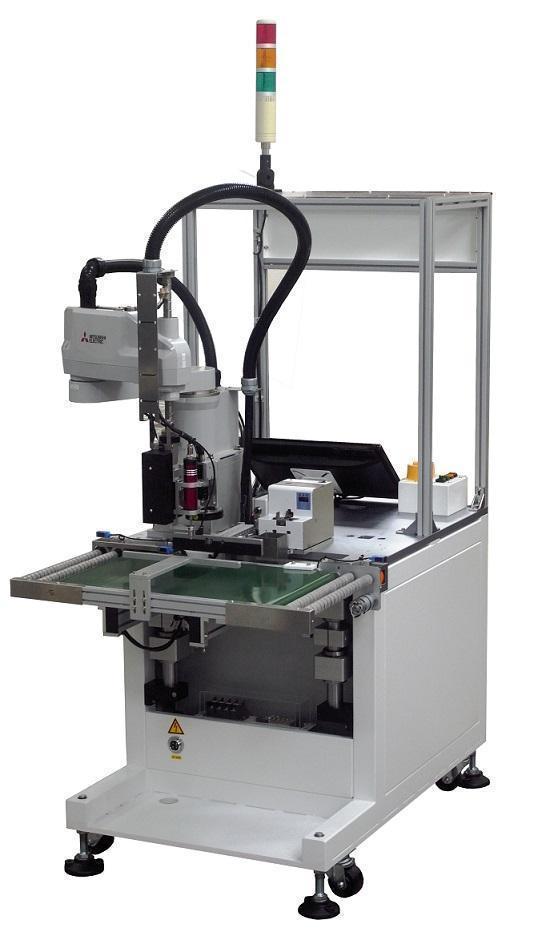

TS1811A線上手臂自動鎖螺絲機
TS1811A 線上手臂自動鎖螺絲機是台灣樂業針對3C電子產業的流水線組裝設計,主要為省線上鎖螺絲組裝人員 ,搭配三菱機械手臂、Basler工業相機NI定位系統、高智能螺絲刀可做高效率、高精度及高可靠度的鎖螺絲工藝,可直接架上流水線上協同人員使用。
適用於各種電子產業(手機﹑NB面板組裝﹑ NB背蓋﹑ SMT流水線組裝)等工作。
採用高精度三菱四軸機械手臂,配合高精度螺絲刀模組
l 設備本體由高強度方管燒焊並銑床加工而成,高強度結構使四軸機械手臂在高速移動中穩定作動。
l使用工業電腦及NI影像系統處理,做高精度的操作及定位。
l高智能螺絲刀由我司開發的扭力控制系統,可由螢幕上直接設定扭力值,可以由扭力計上動回饋扭力設定值,以確保使用中螺絲的扭力維持在一定的數值。
l設備上可加裝掃條碼槍,可用掃碼方式變換程式內容以混料生產。
l夾持NB面板可由11”~15”。
l 可以和客戶的MES做連結大數據溝通。
l 專利設計螺絲頭可防止螺絲掉落機構,以機械方式及真空吸附雙重功能固定螺絲,防止在高速移動時螺絲掉落到工作物內部。
對應工件尺寸 | 520mmX350mm | |
機械手臂型號 | RH-6CH6020-1D | |
螺絲供料器 | 1組 | |
第五軸螺絲刀驅動 | 步進馬達及C5滾珠螺桿 | |
控制系統 | PC-Base工業用電腦 | |
影像系統 | Basler工業相機80萬畫素 | |
定位系統 | NI影像定位系統 | |
軟體系統 | Windows 10 | |
鎖附能力 | 2.6秒/顆(含影像定位) | |
程式切換方式 | 選配掃碼槍更換Keyence | |
資料上傳系統 | Intnet | |
螺絲取料方式 | 真空吸取 | |
螺絲防掉落系統 | 選配安裝(專利) | |
進版方向 | L-R,R-L | |
工作高度 | 750mm±30mm | |
氣壓源 | 4~5 Kgf/cm2 | |
電源需求 | 單相 200~220V | |
消耗功率 | 2000VA | |
總重量 | 450Kg | |
外觀尺寸 (W*D*H) | 800mmx1273mmx2125mm |
